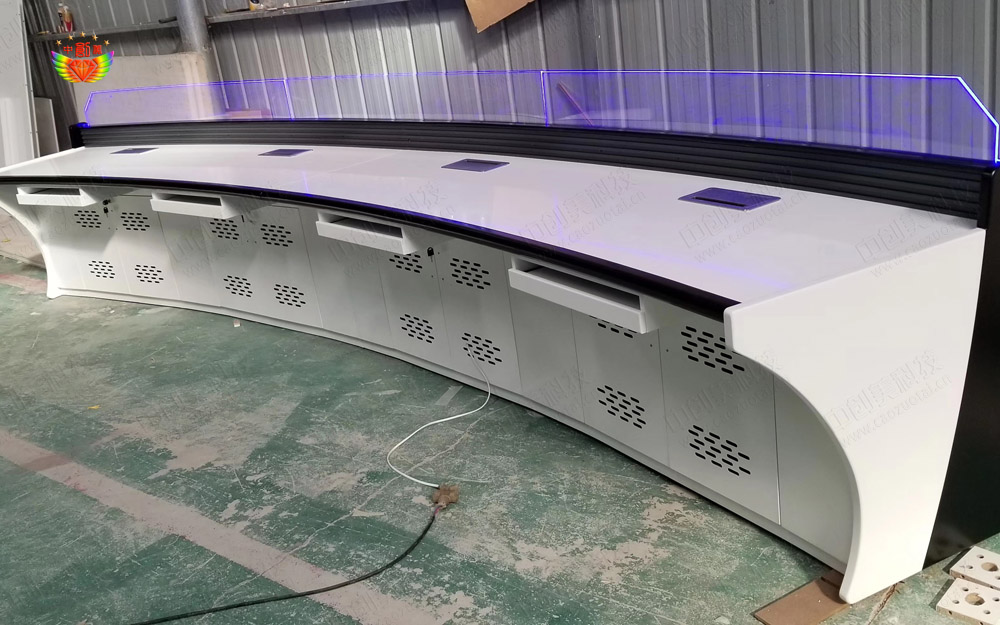

防盜報警是關(guan) 乎人民生活安全的重點工程,報警中心的建設是報警係統的核心,對於(yu) 各種報警信息的收集、監控、匯總、上報及處理都需要報警中心值班人人員進行,而控製台是防盜報警中心的主要接警平台,米兰ty官网下载提供防盜報警中心控製台設計規範供您參考。
防盜報警中心控製台設計規範編號:GB/T 16572-1996
本標準由於(yu) 沒有國際標準可供采用,製定時主要參考了國內(nei) 有關(guan) 標準及國內(nei) 、外同類產(chan) 品樣機,經過理論分析和試驗驗證,確定了各項指標。在安全方麵參照了GB 4793電子測量儀(yi) 器安全要求;為(wei) 了體(ti) 現防盜報警控製台的通用性,本標準對控製台接口做了較多的規定;為(wei) 了體(ti) 現產(chan) 品的先進性,對控製台係統軟件提出了必要的要求;在試驗方法中規定“可以對各種部件單獨試驗”和“氣候環境適應性試驗可以對報警控製部件單獨進行試驗”,增強了本標準在防盜報警中心控製台型式試驗和安全防範係統驗收中的可操作性。
本標準由中華人民共和國公安部提出。
本標準由全國安全防範報警係統標準化技術委員會(hui) 歸口。
本標準由錦州三二二研究所起草。
本標準主要起草人:李力、羅彥博。
本標準規定了防盜報警中心控製台(以下簡稱控製台)的通用技術要求和試驗方法,是設計、製造和驗收控製台的基本依據。
本標準適用於(yu) 各種防盜報警係統中有線傳(chuan) 輸的報警中心控製設備。
下列標準包含的條文,通過本標準中引用而構成為(wei) 本標準的條文。本標準出版時,所示版本均為(wei) 有效。所有標準都會(hui) 被修訂,使用本標準的各方應探討使用下列標準更新版本的可能性。
GB 191-90包裝儲(chu) 運圖示標誌
GB 3174-82 彩色電視廣播
GB 4208-84 外殼防護等級的分類
GB 4793-84 電子測量儀(yi) 器安全要求
GB 6833. 3-87 電子測量儀(yi) 器電磁兼容性試驗規範靜電放電敏感度試驗
GB 6833. 4-87 電子測量儀(yi) 器電磁兼容性試驗規範 電源瞬態敏感度試驗
GB 6833. 5-87 電子測量儀(yi) 器電磁兼容性試驗規範 輻射敏感度試驗
GB 7269-87 電子設備控製台的布局、型式和基本R寸
GB 11315-89 BNC型射頻同軸連接器
SJ 3270-90隔離變壓器的安全要求
3.1 遠地控製都件 remote control elements受控製台控製,且可以與(yu) 控製台異地放置的控製部件。
3.2 直接輸入式控製台 direct input control stations直接接收探測器輸入信號,並能直接控製探測器工作狀態的控製台。
3.3 間接輸入式控製台 indirect input control stations能夠接收直接輸入式控製台或報警控製器發出的報警信號,但不能控製探刪器工作狀態的控製台。
3.4 報警控製部件 alarm control elements實現報警信號接收與(yu) 處理的控製部件。
4.1 按結構可分為(wei) 台式和櫃式。
圈象技術監督局1996-10-23批準 1997-05-01GB/T 16572-1996
4.2按報警輸入方式可分為(wei) 直接輸入方式和間接輸入方式。
5.1 外觀與(yu) 機械結構要求
5,1.1 外觀要求
5. 1.1.1 采用台式結構的控製台,其基本尺寸與(yu) 板麵布局應符合GB 7269要求。
5.1.1.2采用櫃式結構的控製台,其高度應不超過2 200 mm,內(nei) 邊緣寬度選擇482.6 mm.單位高度定位孔距44.4j mm。
5.1,1.3外觀無腐蝕,無塗覆層脫落,無明顯劃傷(shang) 、裂痕、毛刺等機械損傷(shang) ,標誌清晰。
5.1.2結構要求
5.1.2.1控製台機殼內(nei) 如有接線柱,應以數字或字符標明其功能。交流電源引線應采用插頭座或焊接(加防護隔離)形式。結構設計要對備用電源作出可靠安排。
5.1.2.2控製台的防護等級應符合GB 4208中IP 20的規定。
5.1,2.3外殼和櫃架應有足夠的機械強度和剛度。外殼承受111 N力時,表麵不應產(chan) 生明顯性變形和損壞。
5.1.2.4接線柱的引出線在沿引線方向施加24.5 N拉力,作用60 s,引出線和接線柱不能脫離,交流電源線應承受156 N的拉力,作用60 s,不應損壞。
5.1.2.5保護接地
控製台應有保護接地端子。保護接地端子與(yu) 可觸及導電件間的連接方式應在GB 4793申9.5.5I類安全儀(yi) 器中a.b、c規定的三種連接方式中選擇。
5.2整機(含遠地控製部件和報警控製部件)性能
5.2.1控製台基本功能
5.2.1.1 入侵報警功能
控製台能直接或間接接收來自入侵探測器發出的報警信號,發出聲、光報警並指示入侵發生的部位。聲、光報警信號應能保持至手動複位。
5.2.1.2 緊急報警功能
控製台能直接接收不少於(yu) 5路來自緊急報警按鈕開關(guan) 發出的緊急報警信號,發出聲、光報警並指示緊急報警發生的部位,除非緊急報警信號撤消,否則控製台不能消除光報警信號。當緊急報警和入侵報警同時發生,則優(you) 先發出緊急報警聲、光信號,且兩(liang) 者信號應有明顯區別,緊急報警功能不受電源開關(guan) 影響。
5.2.1.3故障(線路故障)報警功能
控製台與(yu) 入侵探刪器、手動報警按鈕、起傳(chuan) 輸入侵報警信號作用的部件及位於(yu) 控製台外部的報警顯示盤之間的連線發生斷路、短路或並接其他負載時,應能發出有別於(yu) 入侵報警和緊急報警的聲、光報警並指示故障發生的部位。聲報警信號能手動消除,光報警信號應能保持至故障排除。故障報警不應影響非故障回路的報警功能。
5.2.1.4 為(wei) 入侵探測器提供電源功能
a)直接輸入式控製台應能為(wei) 全部與(yu) 其直接接入的入侵搡測器提供12 V—18 V直流工作電壓,電壓紋波係數小於(yu) 1%,連續工作24 h.電壓變化率不大幹3%.輸出電流容量應在有關(guan) 技術文件中說明;
b)直接輸入式控製台應具有為(wei) 入侵探測器提供的電源進行開關(guan) 的功能,並且對應於(yu) 該電源的開、關(guan) 狀態,控製台應有相應的指示。
5.2.1.5報警反應速度
直接輸入式控製台應在收到入侵探測器信號後2s內(nei) 報警,收到緊急報警信號後Is內(nei) 報警.收到故障報警信號後4s內(nei) 報警}間接輸入式控製台應在收到報警信號後4s之內(nei) 報警。
5.2.1,6解除與(yu) 恢複受警功能
直接輸入式控製台應能對任意一路入侵報警信號解除受警,並能顯示已被解除受警的入侵部位;還應能對已被解除受警的入侵報警信號恢複受警。
5. 2.1.7複核功能
直接輸入式控製台應具備聲音或圖像複核功能。當控製台執行複核功能時,應能明確指示當前的複核部位。
5.2.1.8記錄功能
控製台應能對開、關(guan) 機時間、入侵報警、緊急報警和故障報警的部位和時間做出記錄。記錄時問應包括年、月、日、時、分、秒。
控製台記錄內(nei) 容在電源關(guan) 閉時不丟(diu) 失。
5.2.1.9 自檢功能
a)直接輸入式控製台在執行自檢功能時,應自動將模擬入侵探測器報警狀態的信號接入控製台入侵探測輸入回路,檢查報警功能,應有自檢狀態指示,該信號輸入形式和自檢狀態指示內(nei) 容應在有關(guan) 文件中說明;
b)間接輸入式控製台在執行自檢功能時,應能自動檢測報警輸入回路。應有自檢狀態指示,指示內(nei) 容應在有關(guan) 文件中說明;
c)控製台應能對所有顯示器件和聲響器件進行自檢。
5.2.1. 10接口
控製台的接口應符合下列要求:
a)控製台的報警信息輸出接口宜采用RS232C、RS422、RS485接口。具體(ti) 內(nei) 容應在產(chan) 品技術文件中明確說明
b)控製台的視頻接口應符合表l要求:
c)控製台音頻接口應符合表2要求:
I級:允許專(zhuan) 門人員操作的功能。
Ⅱ級:允許工程設計、維修人員操作的功能。
進行I、I級操作功能狀態應采用鑰匙或操作編碼,用於(yu) 進行I級操作功能狀態的鑰匙或操作編碼
可用於(yu) 進入I級操作狀態,但用於(yu) I級操作狀態的鑰匙或編碼不能進行I級操作功能狀態。
5.2.1. 13計時功能
控製台應有計時裝置,顯示和記錄實時時鍾.24 h誤差士5s。
5.2.2主電源電壓適用範圍
控製台主電源電壓在額定值的85%—110%範圍內(nei) ,不需要調整仍能正常工作。主電源應有工作狀態指示。
5.2.3過壓運行
控製台在電源電壓額定值的115“過壓條件下應能正常工作。
5.2.4欠壓告警
控製台在電源電壓和備用電源電壓降到低於(yu) 額定值的85%時,應產(chan) 生欠壓告警。
5.2.5氣候環境適應性要求
控製台或報警控製部件應能耐受表4規定的氣候條件的各項試驗。每項試驗後檢查基本功能,應符合5.2.1規定的要求。
控製台在正常工作條件下連續工作7d.工作應正常且不出現誤報警、漏報警。
5.2.7 電磁兼容性
控製台應符合GB 6833.3、GB 6833.4、GB 6833.5規定的要求。
5.2.8絕緣電阻
控製台電源插頭或電源引入端子與(yu) 外殼裸露金屬部件之間的絕緣電阻在正常大氣條件下不應小於(yu) 20 Mfl,濕熱條件下不應小於(yu) 2 Mfl。
5.2.9抗電強度
控製台電源插頭或電源引入端子與(yu) 外殼裸露金屬部件之間,能承受表5規定的50 Hz交流電壓的抗電強度試驗,曆時1 min應無擊穿和飛弧現象。
5.3主要部件性能
5.3,1 一般要求
控製台主要部件應采用符合國家有關(guan) 標準的定型產(chan) 品,並滿足5.3.2~5.3. 11的要求。
5.3.2指示燈
如采用鎢絲(si) 燈泡時,應雙燈並聯運行,否則應有燈絲(si) 斷線監視措施。紅色表示入侵和緊急報警信號,黃色表示故障信號,綠色表示主電源和備用電源工作正常。其他顏色可用作表示其他狀態。
所有指示燈應標注出功能。在一般環境光線T,指示燈在距其3m處應清晰可見。
5.3.3字母一數字顯示器(含CRT顯示器)
用於(yu) 顯示報警信息的字母一數字顯示器在光線0. 1~500 lx條件下應在0.8 m處可讀。
用於(yu) 顯示其他信息的字母一數字顯示器在光線40—500 lx條件下應在0.8 m處可讀。
5.3.4 電磁繼電器
接點宜采用雙接點結構,非密封型的繼電器應設防塵結掏。不得用同一接點同時控製內(nei) 部和外部電路。
5.3.5變壓器
變壓器初級額定電壓應在300 V以下,外殼應設接地端子,安全性應符合SJ 3270要求。
5.3.6熔斷器
用於(yu) 電源線路的熔斷器或其他過流保護器件,其額定電流一般應不大於(yu) 控製台更大工作電流的2倍。當更大工作電流在6A以上時,熔斷器的電流值可取其1.5倍。熔斷器應放在便於(yu) 更換的位霞。在靠近熔斷器或其他過流保護器件的地方,應清楚的標注出其參數值。
5.3.7音響器件
5.3. 7.1 在額定工作電壓下,距離音響器件中心Im處的聲壓級應為(wei) 40~80 dB(A).
5.3.7.2在80%額定工作電壓條件下應能發出不小於(yu) 30 dB(A)聲響。
5.3.8接線端子
每一接線端子上都應清晰、牢固地標注其編號或符號,其用途應在有關(guan) 文件中說明.
5.3.9開關(guan) 和按鍵
開關(guan) 和按鍵應堅固耐用,並在其上或靠近的位置上清楚地標注其功能.
5.3.10備用電源
控製台備用電源的容量應能滿足產(chan) 品說明書(shu) 規定的指標,並在24 h之內(nei) 保證本標準5.2.1規定的全部功能正常執行。
5.3.11 係統軟件及運行
a)程序應存放在ROM、EPROM、EzPROM等不易丟(diu) 失和改動的存貯器中;
b)如果程序放在磁盤存貯器中,應有預防、檢查計算機病毒和防止非專(zhuan) 門人員改動的措箍;
c)計算機的工作程序停止運行時,應給出明確的燈光或聲響指示.並在有關(guan) 文件中說明。
6.1 控製台試驗綱要
6.1.1控製台試驗程序見表6
6.2.1 控製台如采用分體(ti) 式結構或有遠地控製部件.則可以對各種部件單獨試驗。
6.2.2氣候環境適應性試驗可以隻對報警控製部件單獨試驗。
6.2.3除氣候環境適應性試驗外,所有試驗均在下述正常大氣條件下進行。環境溫度115—35℃;相對濕度:45%~75%;大氣壓力:86~106 kPa
6.3外觀檢查及結構試驗
6.3.1 外觀檢查
a)檢查控製台的基本尺寸應符合5.1.1.1和5.1.1.2要求;
b)目測外觀應符合5+1.1.3要求。
6.3.2結構試驗
6.3.2.1 檢查控製台結構應符合5.1.2.】要求。
6.3.2.2外殼防護等級按GB 4208中規定的試驗方法試驗。應符合5.1.2.2的要求。
6.3.2.3將受試產(chan) 品平放,在外殼表麵中央放置一直徑為(wei) 17.7 cm的鋼質半球,球麵朝下施加111N的力,作用60士2 s.試驗後檢查外觀,應符台5.1.2.3要求。
6.3.2.4受試產(chan) 品固定在正常位置,按j.1.2.4的規定進行引出線拉力試驗,應符合5.1.2.4要求。
6.3.2.5接地保護試驗
按GB 4793中9.5.si類安全儀(yi) 器中規定的方法,檢查保護接地端子與(yu) 可觸及導電件的蓮接.應符合5.1.2.5要求。
6.4主要部件檢查試驗
6. 4.1 檢查控製台主要部件性能應符合j.3.1要求。
6.4,2檢查並記錄指示燈、顯示器用法、顏色標注,可見程度及功能標注等情況。應符合5.3,2和S.3.3要求。
6.4.3檢查並記錄電磁繼電器接點控製電路和非密封型繼電器的防塵結構,應符台5.3.4要求。
6.4.4根據產(chan) 品技術文件檢查變壓器額定電壓;檢查變壓器接地端子;按SJ 3270進行安全性試驗,應符台5.3.5要求。
6.4.5檢查並記錄熔斷器及其他過流保護器件的參數標注情況及其容量值。應符合5,3.6的要求。
6.4.6使受試產(chan) 品處於(yu) 報警狀態,測量並記錄聲報警信號的聲壓級,然後使電源電壓降至80%額定電壓下觀察並記錄聲報警狀態,應符合5.3.7要求。
6.4.7檢查並記錄接線端子標注情況,應符合5.3.8要求。
6.4.8檢查並記錄受試產(chan) 品的開關(guan) 、按鍵功能標注情況,應符合5+3.9要求。
6.4.9檢查係統軟件。
6.4. 9.1 檢查係統軟件應符合5.3.lla和5.3.llb的要求。
6.4.9.2 人為(wei) 造成係統軟件停止運行,檢查聲、光指示,應符合5.3. llc的要求。
6.5整機性能試驗
6.5.1 墓本功能試驗
6.5. 1.1 入侵報警功能試驗
將10路入侵探測器接入受試產(chan) 品輸入回路,其他輸入回路接入等效負載,人為(wei) 觸發入侵探測器,控製台應有聲、光報警,試驗進行5次,試驗結果應符合5.2.1.1要求。
6.5.1.2 緊急報警功能試驗
將可能接入的緊急報警按鈕和10路入侵探測器接入受試產(chan) 品輸入回路,同時觸發2路以上緊急報警按鈕,控製台應有聲、光報警,試驗進行5次;同時觸發緊急報警按鈕和入侵探測器,觀察、記錄報警信號顯示狀態;關(guan) 閉控製台電源,同時觸發2路以上緊急報警按鈕,控製台應有聲、光報警,試驗進行5次.以上試驗結果均應符合5.2.1.2要求。
6.5.1.3故障報警功能試驗
將10路入侵探測器接入受試產(chan) 品的輸入回路,使受試產(chan) 品按5.2.1.3中規定的外部連線斷路,短路、並接其他負載,控製台應有聲、光報警,試驗結果均應符合5.2.1.3要求。
6.5.1.4 為(wei) 入侵探測器提供電源功能試驗
控製台按產(chan) 品技術規定接入等效負載並為(wei) 其供電,用精度0.5級、量程不大於(yu) 36 V的電壓表監測輸出端電壓並凋到18 V.用示波器測試輸出電壓紋波係數,連續工作24 h,測試結果應符合5.2.1.4要求。
6.5.1.5報警反應速度試驗
將lO路入侵探測器和可能接入的緊急報警按鈕接入受試產(chan) 品輸入回路,使受試產(chan) 品進入受警狀態,使用精度o.Ol s秒表計時。人為(wei) 觸發入侵探測器報警,以探測器步測指示燈亮為(wei) 起點,以控製台發出聲、光報警為(wei) 終點,測其持續時間;觸發緊急報警按鈕,以觸發時為(wei) 起點,以控製台發出聲、光報警為(wei) 終點,測其持續時間;令外部連線斷路或短路,以斷路或短路時為(wei) 起點,以控製台發出聲、光報警為(wei) 終點,測其持續時間,以上試驗均應符合5.2.1.5要求。
6.5.1.6解除與(yu) 恢複受警功能試驗
將10路入侵探測器揍入受試產(chan) 品輸入回路,按照產(chan) 品說明書(shu) 中規定的解除受警方法操作,觸發相應的入侵探測器,控製台不應發出聲、光報警;按照產(chan) 品說明書(shu) 中規定的恢複受警方法操作,觸發相應的入侵探測器,控製台應發出聲、光報警,試驗結果應符合5.2.1.6要求。
6.5.1.7複核功能試驗
操作控製台複核功能,應符合5.2.1.7要求。
6.5,1.8記錄功能試驗
開機5 min後關(guan) 機,檢查記錄結果應符合5.2.1.8要求。
重複6.S.1.1、6.5.1.2和6.5.1.3操作,檢測記錄結果應符合5.2.1.8要求。
6.5.1.9自撿功能試驗
按照產(chan) 品說明書(shu) 中規定的方法進行自檢功能操作,根據技術文件給出的模擬信號形式檢查報警模擬信號狀態和控製台指示內(nei) 容,應符合5.2.1.9要求。
6.5.1. 10報警信息輸出接口試驗
根據產(chan) 品的技術文件協議要求,將具有5.Z.1. io規定的接口的顯示終端機與(yu) 受試產(chan) 品連接並進行報警功能試驗,觀察終端機顯示內(nei) 容,應符合產(chan) 品技術文件要求。
6.5.1. 11 視頻接口試驗
受試產(chan) 品處於(yu) 正常工作狀態,其視頻輸入端連接阻抗橋,輸出端接75 n負載電阻,輸入不同頻率的信號,測城備顴點的等效阻抗;受試產(chan) 品處於(yu) 開機狀態,其視顴輸出端連接阻抗橋,輸入端接75 n負載電阻,輸入下同頻率的信號,測量各頻點的等效阻抗;在控製台視頻輸入端輸入GB 3174附錄A中規定的100/0/75j0彩條信號,在對應輸出端接75n負載電阻,用示波器測量輸入端及負載電阻上的輸入信號幅度;在控製台視頻輸入端輸入幅度為(wei) 1V(峰一峰)帶有色同步脈衝(chong) 的掃描信號,在其相應輸出端用示渡器測出各頻率點幅度.取soo kHz的輸出幅度為(wei) O dB.測量-3 dB的視頻帶寬,以上試驗結果均應符合5.2.1. 10中表l的要求。
6.5.1. 12音頻接口
根據技術文件中輸入阻抗指標確定凡。Rn-Z:,,選1 000 Hz 0.5 V信號源如圖所示連接測量回路。
用毫伏電壓表測出RB兩(liang) 端電壓l,B及音頻輸入Ⅱ電壓l計算回路
電流I= VB/RB
計算結果應滿足5.2.1. 10中表2的要求。
6.5.1,13電源轉換功能試驗
將主電源先斷電,然後恢複正常。觀察並記錄(受試產(chan) 品)主電源和備用電源轉換、電源指示燈及報警狀態變化情況;受試產(chan) 品在備用電源供電條件下,重複6.5.1.l~6.5.1.3試驗。上述試驗應符合6.2.1. 11的要求。
6.5.1. 14控製台操作級別檢查
按照產(chan) 品說明書(shu) 中的方法檢查控製台的操作級別,應符合5.2.1. 12的要求。
6.5.1. 15計時功能檢查
以中央電視台時標為(wei) 基準校驗控製台時鍾,累計24 h.應符合5.2.1.13要求。
6.5.2 電源電壓適用範圍試驗
用精度0.5級,量程1.5倍於(yu) 電源電壓的電壓表監測.分別在額定值的85%、100%及1100/進行試驗,每次試驗時間不小於(yu) 5 min.試驗結果應符合j.2.2要求。
6.5.3過壓運行試驗
受試產(chan) 品接入等效負載,在電源電壓為(wei) 額定值的11 5%條件下處於(yu) 受警狀態.工作15 min後,人為(wei) 地形成報警和解除報警為(wei) 一次循環.以每分鍾不大於(yu) 4狀的循環速率,共循環IO次,應能正常工作。
6.5.4 欠壓告警試驗
用可變電源對受試產(chan) 品供電,先調到額定工作電壓測其報警功能,然後降低至電壓額定值85“,此時受試產(chan) 品應有欠壓告警輸出(聲響報警或指示燈閃亮)。
6.6穩定性試驗
將10路入侵探測器和可能接入的緊急報臀按鈕接入愛試產(chan) 品的輸入回路,施加額定電壓使受試產(chan) 品能處於(yu) 正常警戒狀態下連續工作7d.應符合j.2.6要求。試驗結束後,按6.5.1.1和6.5.1.2的規定進行功能試驗,應符合5.2.1.1和5.2.1.2要求。
6.7安全性試驗
6.7.1 絕緣電阻試驗
用精度1.O級soo V的兆歐表,測量受試產(chan) 品的電源插頭或電源引入端與(yu) 外殼裸露金屬部件之間的絕緣電阻。受試產(chan) 品的電源開關(guan) 在接通位置,但電源插頭不接入電網施加試驗電壓,穩定5 s睛.讀取絕緣電阻值,應符合5.2.8的要求,試驗後受試產(chan) 品應能正常工作。
6.7.2抗電強度試驗
受試產(chan) 品在電源插頭或電源引入端與(yu) 機殼棵露金屬部件之間,用功率不小於(yu) soo VA、50 Hz可調電源饋給試驗電壓.試驗電壓以220 V/min速度升至5.2.9中表5的規定值,井保持1 min.結果應符台5.2.9要求。
6.8抗幹擾試駿
6.8.1 靜電放電敏感度試驗
受試產(chan) 品按GB 6833.3中規定的方法進行試驗,受試產(chan) 品應能正常工作,不出現誤報警和漏報警。
6.8.2 電源瞬態敏感度試驗
受試產(chan) 品按GB 6833.4中規定的方法進行試驗,受試產(chan) 品應能正常工作,不出現誤報警和漏報警。
6.8.3輻射敏感度試驗
受試產(chan) 品按GB 6833.5中規定的方法進行試驗,受試產(chan) 品應能正常工作,不出現誤報警和漏報警。
6.9氣候環境適應性試驗
在進行環境適應性試驗時,除另有規定,受試產(chan) 品或受試產(chan) 品報警功能部件不加任何防護包裝,備用電源可不裝入機內(nei) 。
試驗中改變溫度時,升溫和降溫速度不應超過1℃/min。
6.9.1 高溫試驗
受試產(chan) 品或受試產(chan) 品的報警控製部件在正常大氣條件下放置th,測其報警功能。受試產(chan) 品放入高溫箱內(nei) ,通電並處於(yu) 警戒狀態,使箱內(nei) 溫度上升至表4規定值,恒溫到規定時間後,立即按6.5.1.1條檢驗報警功能。將受試產(chan) 品或受試產(chan) 品的報警控製部件從(cong) 試箱內(nei) 取出,在正常大氣條件下恢複2h後進行人侵報警功能試驗,應符合5.2.1.1的要求。
6.9.2恒定濕熱試驗
將受試產(chan) 品或受試產(chan) 品的報警功能部件放入濕熱籍內(nei) ,使箱內(nei) 的溫度升至(40士2)℃,然後再使濕度達到(93:;)%.平衡後開始計時,維持此值48 h後,箱內(nei) 通電檢查報警功能。然後從(cong) 箱內(nei) 取出受試產(chan) 品,立即測其絕緣電阻,應符合5.2.8的要求。試驗過程中應防止受試樣品凝露。經恒定濕熱試驗後的樣品在正常條件下恢複2h後,檢查表麵塗覆情況及入侵報瞀功能,應符合5.1-1.3和5.2.1.1的要求。
6.9.3低溫試驗
6.9.3.1 將受試產(chan) 品放入低溫箱內(nei) ,並使箱內(nei) 的溫度降至表4中規定值,待受試產(chan) 品達到溫度穩定後,恒溫2h.通電檢查入侵報警功能,應符合5.2.1.1的要求。試驗中應防止受試產(chan) 品結霜。
6.9.3.2受試產(chan) 品應保留在箱內(nei) ,停止通電後箱內(nei) 溫度升至試驗時正常大氣條件下的數值上保持2h後,將受試產(chan) 品從(cong) 箱內(nei) 取出,檢查入侵報警功能,應符合5.2.1.1的要求。
6.9.4低溫貯存試驗
將受試產(chan) 品關(guan) 掉電源故人低溫箱內(nei) ,並使箱內(nei) 溫度降至表4規定值,恒溫16 h後,受試產(chan) 品在箱內(nei) 恢複到常溫取出,檢查入侵報警功能.應符合5.2.1.1的要求。
7.1 一般要求
控製台標誌應清晰耐久,包括標牌和操作安全指示標誌及質量標誌。
7.2標牌
標牌應包括下麵內(nei) 容:
a)產(chan) 品名稱、型號及規格;
b)產(chan) 品產(chan) 耍技術參數;
c)製造廠名稱及商標;
d)出廣年、月、日及產(chan) 品編號。
7.3質量檢驗標誌
質量檢驗標誌包括下列內(nei) 容:
a)本標準代號及編號;
b)檢驗部門名稱
c)合格標誌.
8.1 包裝上的標誌應符合GB 191包裝儲(chu) 運指示標誌的“小心輕放”、“防潮”、“向上”、製造廠名稱、幽廠日期等標誌。
8.2單件包裝箱應有產(chan) 品說明書(shu) ,檢驗合格證。
9.1 包裝好的產(chan) 品應能承受汽車、飛機、輪船等運載工具的運輸。
9.2長途運輸時,產(chan) 品不得放在敞蓬車箱、露天倉(cang) 庫中,應注意防雨、防灰塵和機械損傷(shang) 。
9.3存放產(chan) 品的倉(cang) 庫,環境溫度為(wei) -10—40℃,相對濕度不大於(yu) 90%.無腐蝕氣體(ti) ,通風良好的室內(nei) 或倉(cang) 庫內(nei) 。
