調度指揮中心操作台布局設計方案

目前，中國各種集中調度指揮中心建設非常多，建設成本投資與(yu) 非常大，這是中國信息化發展過程的必然需求。但是，很多指揮中心的運營狀況不夠理想，不能更大限度發揮指揮中心的價(jia) 值，不能全麵發揮操作人員的作用，甚至不符合有些相關(guan) 國家和行業(ye) 規範的基本要求，這是由很多原因造成的，其中一個(ge) 原因，就是對指揮中心不夠了解或沒有重視設計與(yu) 規劃。因為(wei) 指揮中心是比較複雜的運營環境，它的建設涵蓋了很多個(ge) 專(zhuan) 業(ye) ，包括裝修裝飾、供配電係統、網絡布線係統、大屏幕係統、指揮中心操作台係統、音視頻係統、對講係統、集中控製係統、服務器和數據庫等設備硬件、運營軟件及管理係統、燈光控製係統、安全防範係統、接地係統等等，而這些係統之間又相互關(guan) 聯、相互影響，所以需要進行全麵的整體(ti) 規劃設計，而整體(ti) 規劃設計的第一步，就是要進行空間布局規劃，下麵，米兰ty官网下载向您詳細介紹調度指揮中心操作台平麵規劃_空間布局設計方案以供參考。

一、調度指揮中心操作台布局設計之確定功能性分區需求

• 1.1根據現場結構規劃出調度指揮中心各功能性分區的布局：核心控製監控作業區、大屏幕投影區、設備存放區、休息區、維修區、來訪接待區、打印區、儲藏區、會議區等。
• 1.2調度指揮中心各功能性分區應有一定的邏輯順序以提高效率。
• 1.3調度指揮中心各功能性分區的麵積應滿足實際使用需求。
• 1.4應為調度指揮中心來訪者進行分類並劃定區域。一般來訪者到訪線路應把控好距離，盡量不影響作業區工作；重要來訪者可就近觀察，但也要注意盡量少地對現場作業造成幹擾，並注意防泄密問題。

二、調度指揮中心操作台布局設計之核心控製監控作業區和大屏幕投影區布局

• 2.1統計調度指揮中心操作台坐席人數和屏幕數量及尺寸。
• 2.2確定調度指揮中心大屏幕方向及位置，大屏幕不得正對著窗戶以免產生眩光影響視角效果。
• 2.3確定調度指揮中心核心控製監控作業區的操作台坐席布局方向、位置、形狀和麵積（核心控製監控作業區和大屏幕投影區應緊挨在一起，因為作業區操作人員需要隨時觀看大屏幕）。
• 2.4預留出調度指揮中心作業區幾個方向的人流通道，標注通道的位置並計算出通道占用麵積。通道分為主要通道和次要通道，主要通道寬度宜2米以上，最小不得小於1.2米；次要通道寬度宜1.5米以上，最小不得小於0.9米；
• 2.5預留出調度指揮中心其它需要占用空間的區域，得到可供放置調度指揮中心操作台坐席的區域。

三、調度指揮中心操作台布局設計步驟之操作台坐席布局

• 3.1將調度指揮中心操作台坐席進行分類，確定各種坐席需放置的主機、顯示器和其它設備的數量、尺寸、重量、散熱量及安裝方式等。
• 3.2根據以上數據計算出調度指揮中心各種操作台坐席的長度尺寸（不同類型的坐席設備和尺寸會有不同，需要單獨計算），主要有以下幾種方式：

• A、以主機占用空間為(wei) 基準確定坐席調度指揮中心操作台長度

  如果主機采用單層橫向安裝，顯示屏亦采用單層安裝，在主機數量與(yu) 顯示屏數量相等的情況下，主機占用空間會(hui) 比顯示屏占用空間大，此時以主機尺寸為(wei) 基準來計算調度指揮中心操作台坐席長度。比如：某類調度指揮中心操作台坐席需安裝3個(ge) 主機和3個(ge) 顯示器，主機的尺寸為(wei) 寬220mm×高420mm×深430mm，采用托板式橫向單層放置。那一個(ge) 主機占用長度空間為(wei) 430mm（因為(wei) 是橫向放置，所以主機的深度尺寸橫向放置後變成了相對坐席長度尺寸）+80mm（主機背部插線和線纜彎曲半徑）+120mm（主機維護空間、控製操作台結構間隔及其它空間）=630mm，此類坐席的長度尺寸為(wei) 630mm×3=1890mm。

• B、以顯示屏占用空間為(wei) 基準確定調度指揮中心操作台坐席長度

  如果主機采用雙層放置，而顯示屏采用單層安裝，或者有的項目采用雲(yun) 桌麵係統，主機尺寸非常小，在主機數量與(yu) 顯示屏數量相等的情況下，主機或其它設備安裝所需空間會(hui) 小於(yu) 顯示屏安裝所需空間，此時以顯示屏尺寸為(wei) 基準來計算調度指揮中心操作台坐席長度。比如：某類坐席需安裝3個(ge) 主機和3個(ge) 顯示器，主機的尺寸為(wei) 寬220mm×高420mm×深430mm，采用托板式橫向雙層放置或者多層縱向安裝，顯示器采用22寸液晶顯示器，尺寸為(wei) 508×350mm，那每個(ge) 顯示屏占用長度尺寸為(wei) 508+42mm=550mm（需預留一定活動空間），此類坐席的長度尺寸為(wei) 550mm×3=1650mm。

• C、設備密集型調度指揮中心操作台坐席長度計算

  有的調度指揮中心麵積小，而設備相對較多，此時需要以房間麵積和尺寸為(wei) 基準，去分配調度指揮中心操作台坐席的大小（需結合行距大小調整），然後將設備密集布置，比如某類坐席的平均使用空間長度為(wei) 1.8米，需要安裝6個(ge) 主機和6個(ge) 顯示器，此時就需要將主機多層或者縱向布置、顯示器也需要上下雙層或多層安裝，才能將6套設備安裝在1.8米的長度空間內(nei) 。另外，設備密集型調度指揮中心操作台坐席除了要考慮設備安裝，也要綜合考慮操作人員的工作效率和舒適度。

• D、其它影響調度指揮中心操作台席位長度的因素

  如席位需要文件櫃或者其它部件，需將尺寸計算進去。
  坐席不能連續布置過長，一般單段坐席長度不建議超過8米，如房間寬度較大，可分為(wei) 幾段布置，需將分段時的過道尺寸計算進去。
  單個(ge) 操作席位的長度最小不得小於(yu) 800mm，否則會(hui) 與(yu) 鄰桌相互影響。
  單個(ge) 操作席位的平均占用麵積宜在9~15m2之間。

• 3.3在調度指揮中心操作台坐席區域布置坐席
• 3.3.1根據調度指揮中心操作台坐席區域麵積、形狀及尺寸和單個坐席尺寸，計算出每排可以容納的坐席數和行數。坐席行距2米至4米之間，最小不得小於1.8米，保證操作人員走動時不影響其它人員。
• 3.3.2首先布置第一排調度指揮中心操作台坐席，第一排坐席與大屏幕之間的淨距離應在2.5米~5米之間，最小不得小於1.8米。需結合坐席密集程度、房間層高、屏幕顯示區域最低高度等因素綜合考慮，讓第一排操作人員觀察大屏幕時不大角度仰頭或低頭，保證絕大部分操作人員都能看清、看全大屏幕信息。
• 3.3.3空間不夠或其它情況需將控製操作台靠牆布置時，背部應預留出不小於800mm的維修空間。

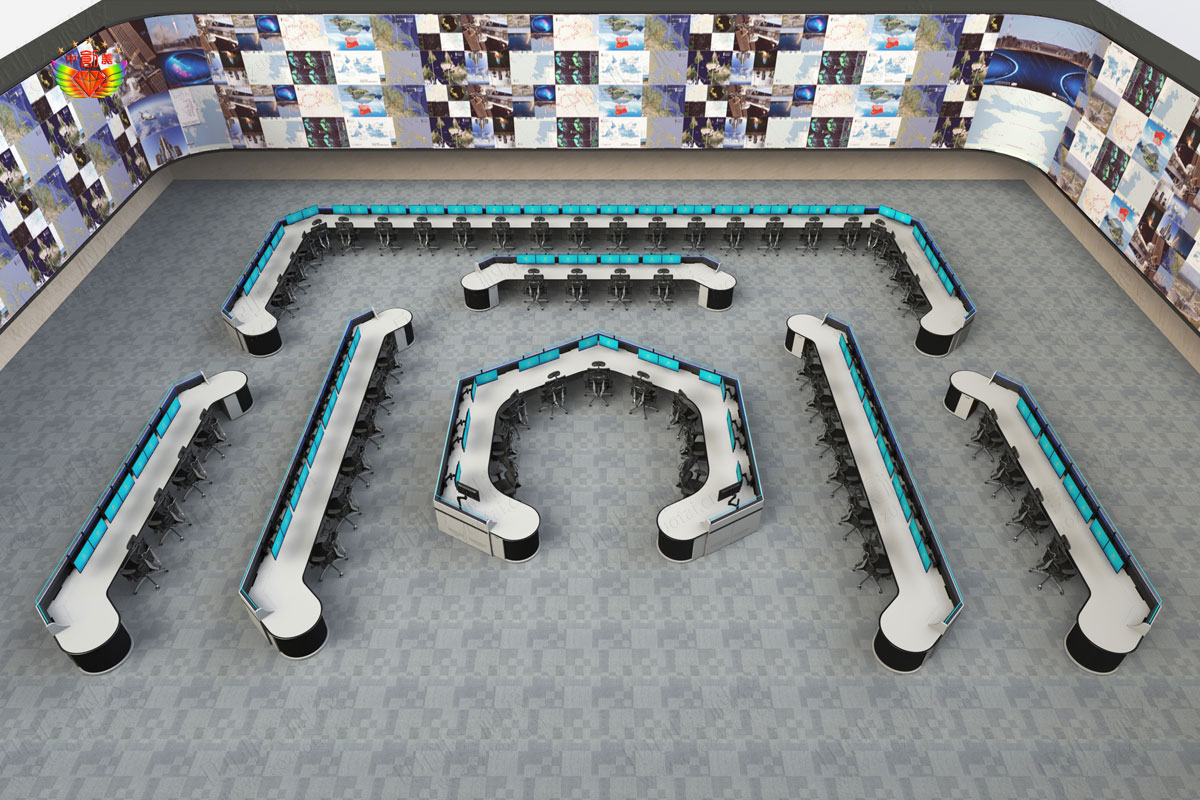

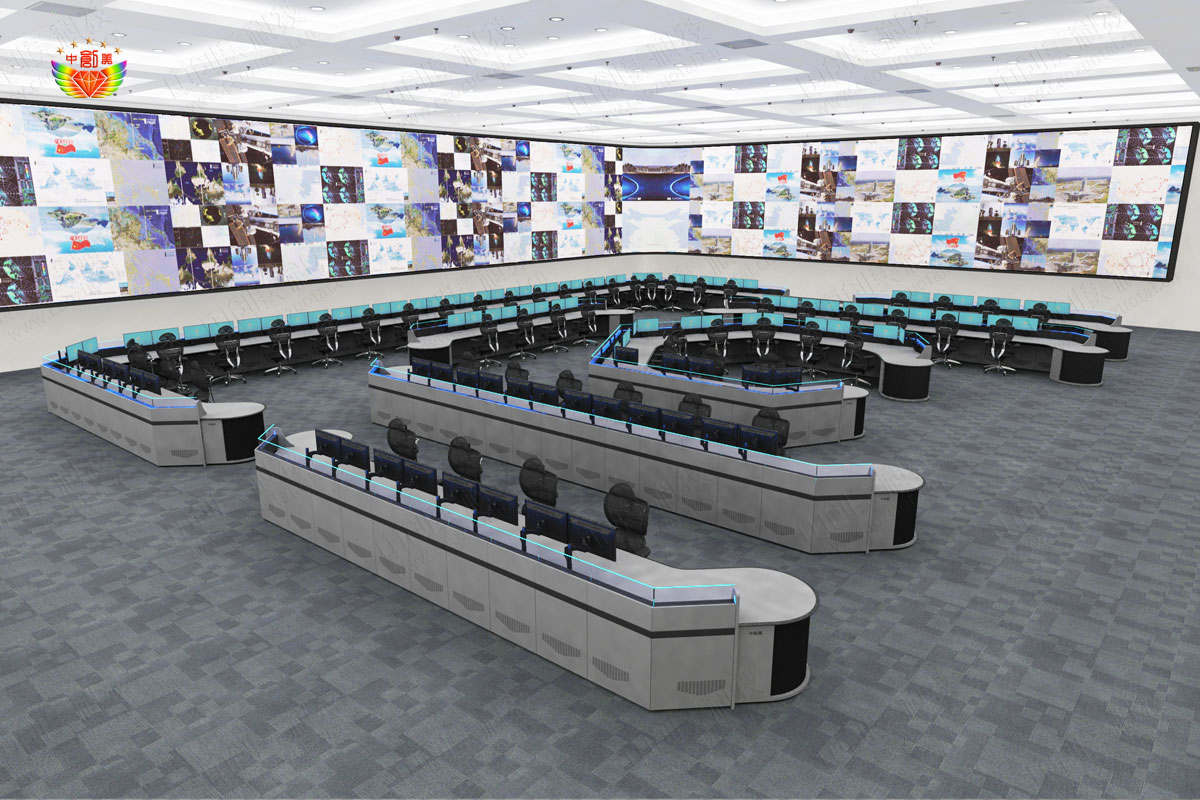

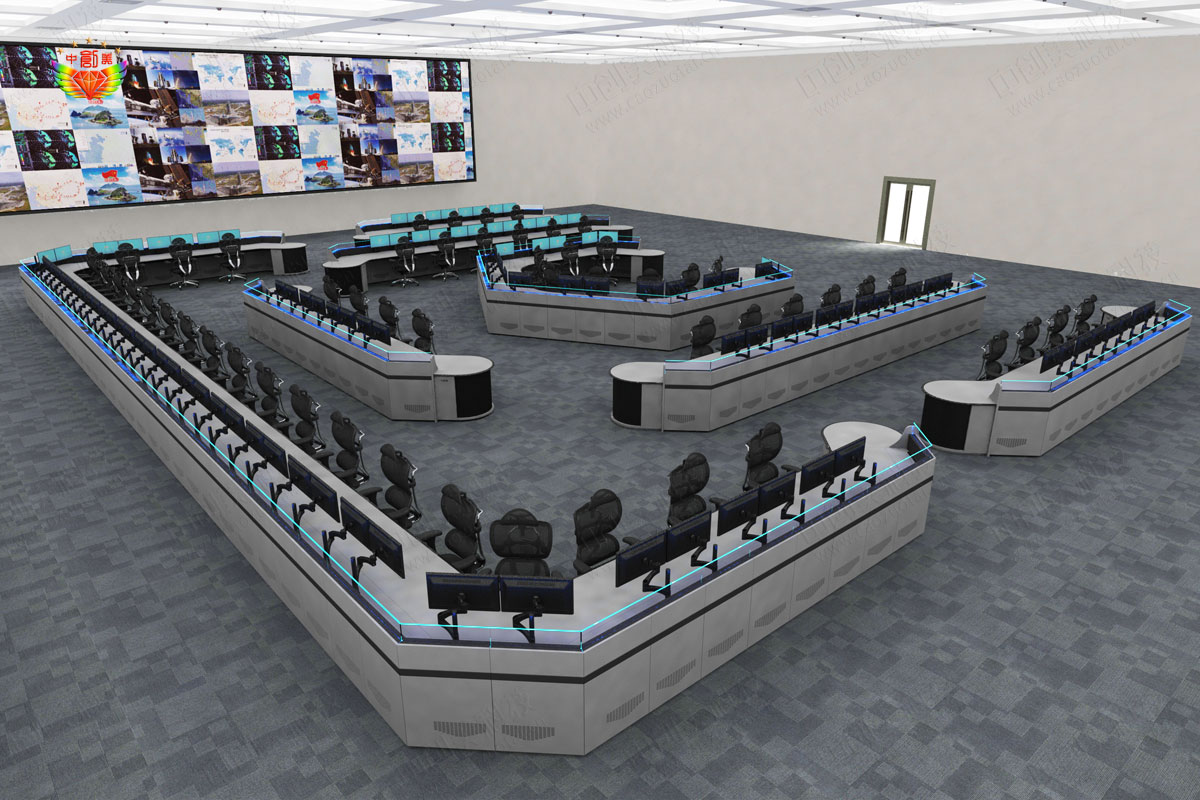

• 3.3.4調度指揮中心操作台坐席布局時，可根據需要采取直線型、內側弧形、外側弧形、內側折線型、外側折線型等多種組合形式布置，除了考慮空間的利用，也要考慮美觀效果。
• 3.3.5重要的調度指揮中心操作台席位應放在前排或視覺效果更佳的位置。
• 3.3.6整體高度較高的調度指揮中心操作台坐席應放置在後排，避免遮擋視線。
• 3.3.7需要頻繁進行聯係的坐席應安排在相近位置，不同功能的操作台坐席應盡量隔開避免相互幹擾。
• 3.3.8調度指揮中心值長台應在離主通道較近的位置或最後一排。
• 3.3.9與調度指揮中心操作台功能無關的事務應盡量安排到不影響操作者注意力的位置。
• 3.3.10調度指揮中心操作台席位不能麵向外窗布置，會造成操作員視覺效率不佳和視覺疲勞。
• 3.3.11要考慮設備的搬運通道和維修通道。

四、調度指揮中心操作台布局設計之人體工程學設計

調度指揮中心在進行空間規劃和平麵布局設計時，一定要考慮到人體(ti) 工程學的應用，席位之間的操作流程要熟悉，要讓操作人員能夠更加便利地進行相關(guan) 操作和相互協調溝通，並能夠便捷地使用各種辦公設備和後勤保障體(ti) 係，從(cong) 而提升操作人員的工作效率和整個(ge) 調度指揮係統的運行效率及穩定性。

五、調度指揮中心操作台布局設計注意事項

• 5.1調度指揮中心操作台的布局設計涉及麵廣，應由各個部門、各個專業、各個工序的人員共同協作完成，操作工藝流程設計非常重要。
• 5.2設計前的數據統計也很重要，可下載參考調度指揮中心布局設計數據統計表。
• 5.3調度指揮中心操作台布局設計時要考慮到其它專業比如供配電係統、綜合布線係統等的需求和實施可行性，而其它相關專業的係統設計應在布局方案確定後進行。
