指揮中心綜合布線設計方案

指揮中心是企業(ye) 對信息係統進行監控和管理的地方，指揮中心是企業(ye) 的核心管理部門，流動數據量較大，且數據重要性較高，對布線係統要求較高，有著非常多的監控指揮設備和各種各樣的線纜，在進行指揮中心方案設計時，綜合布線係統的設計非常重要，不僅(jin) 關(guan) 係到現場施工的質量，關(guan) 係到以後的使用和維護，更要保障整個(ge) 指揮中心係統設備運行的穩定性，米兰ty官网下载操作中廠家提供指揮中心綜合布線設計方案供您參考。

1、指揮中心相關數據統計

在做指揮中心綜合布線設計之前，要先對指揮中心的相關(guan) 數據進行統計，指揮中心控製台數量是多少，每個(ge) 席位需要多少個(ge) 信息點？電源是否為(wei) UPS加市電雙電源供電、音視頻線纜的數量是多少等，要考慮到冗餘(yu) 量和日後擴容的問題，建議在每個(ge) 指揮中心控製台相應位置設置一個(ge) 雙口信息插座和信息插座，可以根據應用要求在弱電控製室配線機櫃內(nei) 通過跳線進行轉換。

2、指揮中心平麵規劃設計

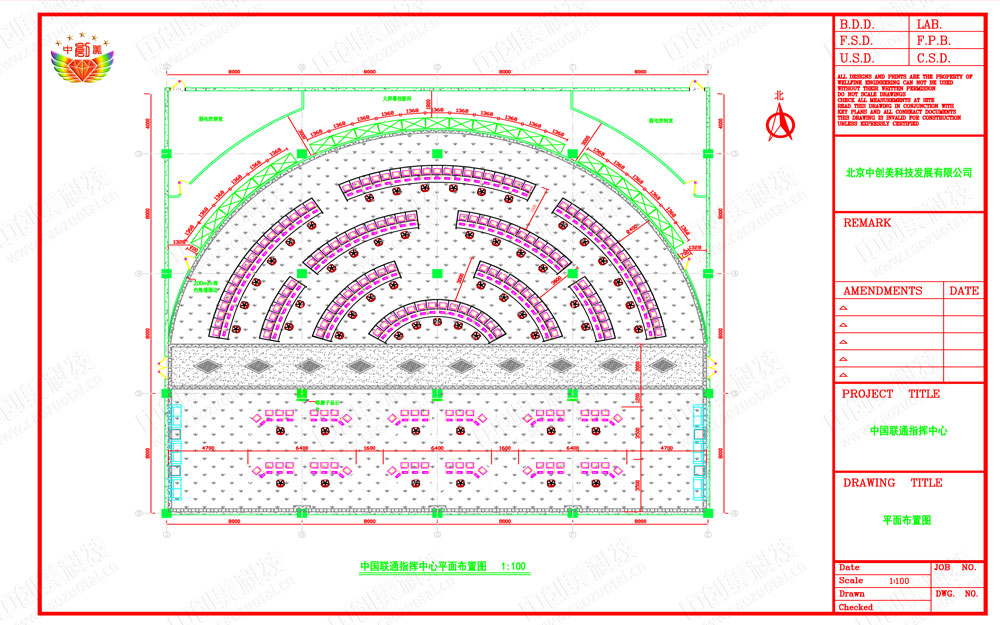

在相關(guan) 數據統計完成後，下一步就是做指揮中心平麵規劃設計，將指揮席位布局在什麽(me) 位置，做好指揮中心平麵布置圖。

3、指揮中心綜合布線路由設計

根據指揮中心平麵布置圖對各種線纜進行分類，由於(yu) 指揮中心電子設備和線纜很多，在進行線纜及線槽的路由設計時考慮到應避免相互之間的幹擾，網絡線纜、電源線纜、音視頻線纜應保持合適的安全距離，可以在吊頂內(nei) 布線，也可以利用高架地板在地板下布線。

網絡布線係統建議選用六類屏蔽布線係統，可能以滿足千兆比數據應用，IBM專(zhuan) 利性的設計及先進的技術製作工藝使屏蔽係統具有很強的EMC性能，具有很好的傳(chuan) 輸性能和很好的穩定性，滿足指揮中心要求。另外，弱電控製室內(nei) 配置8台24口10/100M CISCO交換機，以滿足指揮中心內(nei) 部數據交換。

線纜鋪設采用地板下鍍鋅線槽和鍍鋅鋼管相結合的方式，線槽在每排指揮中心控製台設一個(ge) 出口，出地板進入控製台以後再由控製台內(nei) 預留的線槽進行配線，所有信息出口均設置在控製台內(nei) 部隱蔽處，以改變以往配線時地板下管線錯綜複雜的狀況。

4、指揮中心網絡布線係統技術要求

指揮中心網絡布線係統符合較新的國際標準ISO/IEC11801，保證計算機網絡的高速、可靠的信息傳(chuan) 輸要求，並具有高度靈活性、可靠性、綜合性、易擴容性。

進行開放式布線，所有插座端口都支持數據通訊、話音和圖象傳(chuan) 遞，滿足電視會(hui) 議，多媒體(ti) 等係統的需要；部分提供光纖到桌麵。

指揮中心網絡布線係統能滿足靈活的應用要求，即任一信息點能夠方便地任意連接計算機或電話。

指揮中心網絡布線係統所有接插件都應是模塊化的標準件，以方便將來有更大的發展所有接插件都應是模塊化的標準件，以方便將來有更大的發展。
