視頻監控控製台組成部分有哪些？

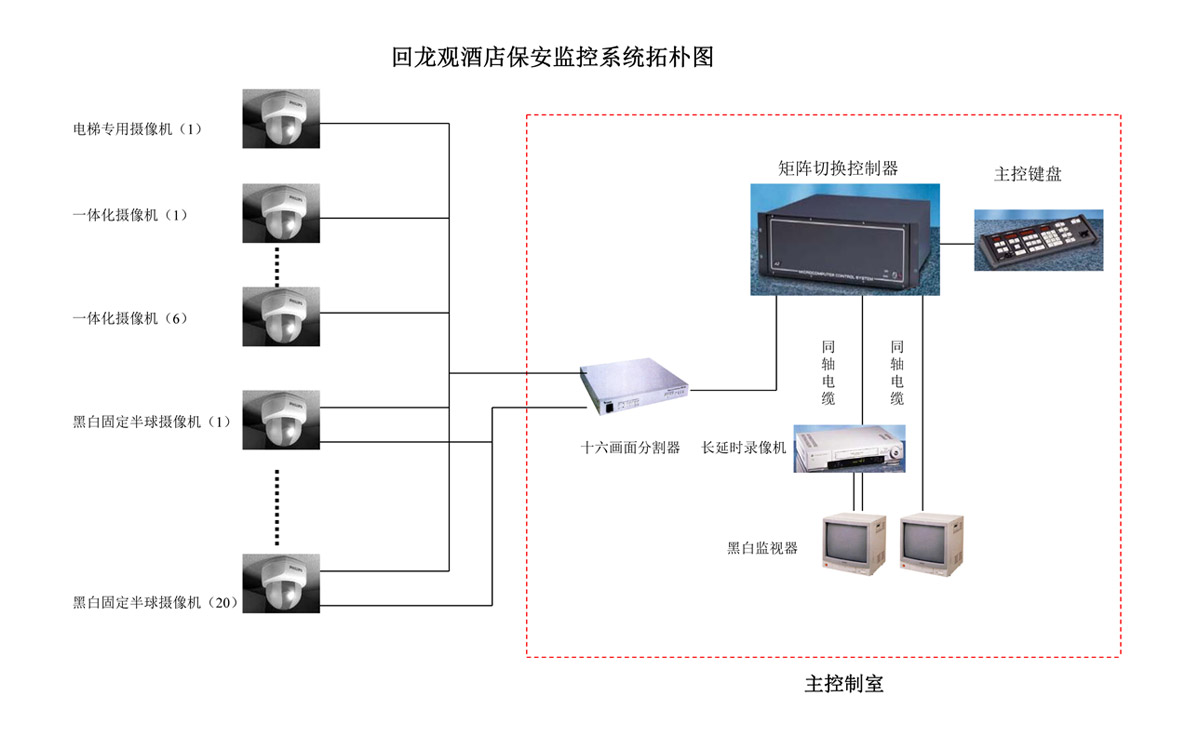

視頻監控控製台一般由前端開發、傳(chuan) 送、操作及顯示信息紀錄四個(ge) 關(guan) 鍵一部分構成。前端開發一部分包含一台或幾台監控攝像頭及其與(yu) 之配套設施的攝像鏡頭、雲(yun) 台攝像機、保護罩、編解碼控製器等，視頻監控控製台傳(chuan) 送部分包含電纜線、光纜電纜，及其網絡信號調製解調機器設備等。視頻監控控製台操作部分關(guan) 鍵包含視頻切換器、雲(yun) 台攝像機攝像鏡頭控製板、攝錄機、多畫麵分割器、實際操作電腦鍵盤、各種操作計算機接口、開關(guan) 電源和與(yu) 之配套設施的控製麵板、監控器櫃等，顯示信息紀錄機器設備關(guan) 鍵包含監控器等。在每一部分中，又帶有更為(wei) 實際的機器設備或構件。

1、視頻監控控製台拍攝部分

視頻監控控製台拍攝部分是視頻監控控製台的前沿一部分，是全部係統軟件的“雙眼”。它布局在被監控場地的某一部位上，使其視場角能遮蓋全部被監控的每個(ge) 位置。有時候，被監控場地總麵積很大，以便節約監控攝像頭常用的總數、簡單化傳(chuan) 送係統軟件及操作與(yu) 顯示設備，在監控攝像頭上改裝電動式的（可遙控器的）可變性鏡頭焦距（變倍）攝像鏡頭，使監控攝像頭能夠觀查的間距更遠、更清晰；有時候還把監控攝像頭安裝在電動式雲(yun) 台攝像機上，根據控製麵板的操作，能夠 使雲(yun) 台攝像機推動監控攝像頭開展水準和豎直方位的旋轉，進而使監控攝像頭能遮蓋的視角、總麵積更大。

總而言之，監控攝像頭如同全部係統軟件的雙眼一樣，把它監控的內(nei) 容變成圖象數據信號，傳(chuan) 輸給監控中心的監控器上。因為(wei) 視頻監控控製台拍攝部分是係統軟件的前端開發，而且被監控場地的狀況是由它變為(wei) 圖象無線傳(chuan) 輸數據送至監控中心的監控器上。

因此從(cong) 全部係統軟件而言，視頻監控控製台拍攝部分是係統軟件的初始視頻信號。因而，視頻監控控製台拍攝部分的優(you) 劣及其它造成的圖象數據信號的品質將危害著全部係統軟件的品質。從(cong) 係統軟件噪音測算基礎理論的視角而言，危害係統軟件噪音的較大要素是係統軟件中的第一級的輸出（這裏即是監控攝像頭的圖象數據信號輸出）數據信號頻率穩定度的狀況。

用心挑選和解決(jue) 視頻監控控製台拍攝部分是尤為(wei) 重要的。假如監控攝像頭輸出的圖象數據信號曆經視頻監控控製台傳(chuan) 送部分、視頻監控控製台操作部分以後抵達監控器上，那麼抵達監控器上的圖象數據信號頻率穩定度將降低，它是因為(wei) 傳(chuan) 送及視頻監控控製台操作部分的路線、放大儀(yi) 、切換器、等又導入了噪音的原因。

2、視頻監控控製台傳送部分

視頻監控控製台傳(chuan) 送部分便是係統軟件的圖象信號通路。一般來說，視頻監控控製台傳(chuan) 送部分隻表示的是傳(chuan) 送圖象數據信號。可是，因為(wei) 一些係統軟件中除圖象外，也要傳(chuan) 送響聲數據信號，另外，因為(wei) 必須有監控中心根據控製麵板對監控攝像頭、攝像鏡頭、雲(yun) 台攝像機、保護罩等開展操作，因此在傳(chuan) 送係統軟件中還包括有操作數據信號的傳(chuan) 送，因此大家這兒(er) 所說的視頻監控控製台傳(chuan) 送部分，一般就是指全部要傳(chuan) 送的數據信號產(chan) 生的傳(chuan) 送係統軟件的總數。

如前所述，視頻監控控製台傳(chuan) 送部分關(guan) 鍵傳(chuan) 送的內(nei) 容是圖象數據信號。因而重中之重科學研究圖象數據信號的傳(chuan) 輸技術及傳(chuan) 送中相關(guan) 難題是十分關(guan) 鍵的。對圖象數據信號的傳(chuan) 送，重中之重規定是在圖象數據信號曆經傳(chuan) 送係統軟件後，不造成顯著的噪音、失幀（飽和度數據信號與(yu) 色度數據信號均不造成顯著的失幀），確保初始圖象數據信號（從(cong) 監控攝像頭輸出的圖象數據信號）的畫麵質量和灰度值級別沒有顯著降低這些。這就規定傳(chuan) 送係統軟件在衰減係數層麵、導入噪音層麵、幅頻特性和相頻特性層麵有優(you) 良的特性。

在傳(chuan) 輸技術上，現階段視頻監控控製台大多數選用視頻基帶芯片傳(chuan) 輸技術。假如在監控攝像頭間距監控中心很遠的狀況下，也是有選用頻射傳(chuan) 輸技術或光纖傳(chuan) 輸激光焊接方法。對之上這種不一樣的傳(chuan) 輸技術，所應用的傳(chuan) 送構件及傳(chuan) 送路線都是有很大的不一樣。

3、視頻監控控製台操作部分

視頻監控控製台操作部分是全部係統軟件的“心血管”和“人的大腦”，是完成全部係統功能的指揮係統。視頻監控控製台操作部分關(guan) 鍵由總控製麵板（一些係統軟件還設立副控製麵板）構成。總控製麵板中關(guan) 鍵的作用有：視頻流變大與(yu) 分派、圖象數據信號的糾正與(yu) 賠償(chang) 、圖象數據信號的轉換、圖象數據信號（或包含響聲數據信號）的紀錄、監控攝像頭以及輔助構件（如攝像鏡頭、雲(yun) 台攝像機、保護罩等）的操作（遙控器）這些。在所述的各一部分中，對圖象品質危害較大的是變大與(yu) 與(yu) 分派、較正與(yu) 賠償(chang) 、圖象數據信號的轉換三一部分。

一些監控攝像頭間距監控中心靠近、或對全部係統軟件指標值規定不太高的狀況下，在總控製麵板中通常不設較正與(yu) 賠償(chang) 一部分。但對一些間距較遠，或因為(wei) 傳(chuan) 輸技術的規定等緣故，校準與(yu) 賠償(chang) 是十分關(guan) 鍵的。由於(yu) 圖象數據信號曆經傳(chuan) 送以後，通常其幅頻特性（因為(wei) 不一樣頻率成份抵達總控製麵板時，衰減係數是不一樣的，因此導致圖象數據信號不一樣頻率成份的力度不一樣，此稱之為(wei) 幅頻特性）、相頻特性（不一樣頻率的圖象數據信號根據視頻監控控製台傳(chuan) 送部分後造成的相移不一樣，此稱之為(wei) 相頻特性）沒法肯定確保指標值的規定，因此在操作台子上要對傳(chuan) 送回來的圖象數據信號開展幅頻和相頻的校準與(yu) 賠償(chang) 。曆經校準與(yu) 賠償(chang) 的圖象數據信號，再曆經分派和變大，進到視頻轉換一部分，隨後送至監控器上。

總控製麵板的另一個(ge) 關(guan) 鍵層麵是能對監控攝像頭、攝像鏡頭、雲(yun) 台攝像機、保護罩等開展遙控器，以進行對被監控的場地全方位、詳盡的監控或追蹤監控。總操作台子上設立的攝錄機，能夠 隨時隨地把產(chan) 生狀況的被監控場地的圖象記下來，便於(yu) 過後備查簿或做為(wei) 重要環節。

現階段生產(chan) 製造的總控製麵板，在操作作用上，操作監控攝像頭的數量上通常都製成樂(le) 高積木式的。能夠 依據規定開展組成。此外，在總操作台子上還設立時間及詳細地址的標識符產(chan) 生器，根據這一設備能夠 把年、月、日、時、分、秒都顯示信息出去，並把被監控場地的詳細地址、名字顯示信息出去。在攝錄機上能夠 紀錄，那樣對之後的備查簿出示了便捷。

4、視頻監控控製台顯示信息部分

視頻監控控製台顯示信息部分一般由多台或幾台監控器（或帶視頻鍵入的一般電視）構成。它的作用是將傳(chuan) 輸回來的圖象一一顯示信息出去。在電視機監控係統中，尤其是在由幾台監控攝像頭構成的視頻監控控製台中，一般都並不是一台監控器相匹配一台監控攝像頭開展顯示信息，隻是多台監控攝像頭的圖象數據信號用一台監控器輪著轉換顯示信息。那樣做一是能夠 節約機器設備，降低室內(nei) 空間的占有；二是沒有必需一一對應顯示信息。由於(yu) 被監控場地的狀況不太可能另外出現意外狀況，因此平常要是隔一定的時間（例如幾秒鍾、十幾秒或幾十秒）顯示信息一下就可以。當某一被監控的場地產(chan) 生狀況時，能夠 根據切換器將這一路數據信號轉換到某一台監控器上一直顯示信息，並根據控製麵板對其遙控器追蹤紀錄。

在一些監控攝像頭台數很多的係統軟件中，用畫麵分割器把多台監控攝像頭送去的圖象數據信號另外顯示信息在一台監控器上，也就是在一台很大顯示屏的監控器上，把顯示屏分為(wei) 好多個(ge) 總麵積相同的小界麵，每一個(ge) 界麵顯示信息一個(ge) 監控攝像頭送去的界麵。那樣能夠 大大的節約監控器，而且實際操作工作人員收看起來也較為(wei) 便捷。可是，這類計劃方案不適合在一台監控器上另外顯示信息過多的切分界麵，不然會(hui) 使一些關(guan) 鍵點無法看清，危害監控器的實際效果。本人覺得，四切分或九切分比較適合。

以便節省成本，針對非特別要求的視頻監控控製台，監控器可選用有視頻鍵入接線端子的一般電視，而無須選用工程造價(jia) 較高的專(zhuan) 用型監控器。監控器（或電視）的顯示屏尺寸宜選用14英寸至18英寸中間的，假如選用了“畫麵分割器”，可采用很大顯示屏的監控器。
